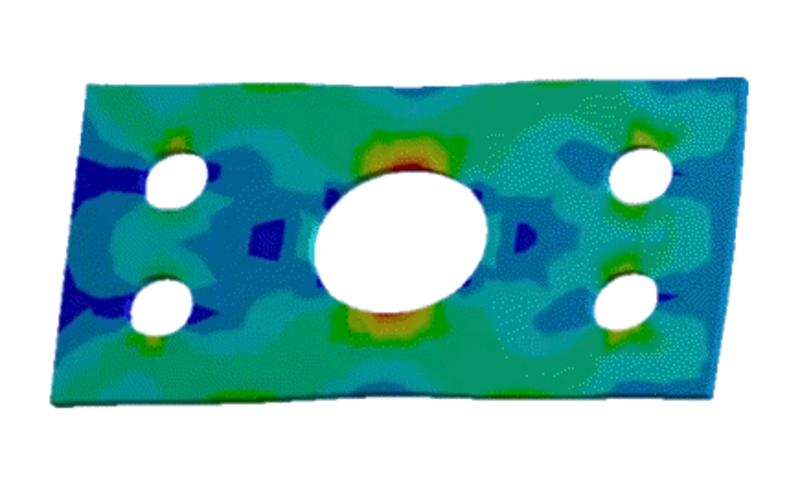

В данном базовом курсе рассматриваются основные инструменты флагманского решателя Ansys Mechanical для анализа напряженно-деформированного состояния твердого тела. Также в рамках курса рассматриваются вопросы препроцессинга (Ansys DesignModeler или Ansys SpaceClaim, сеточный генератор Ansys Meshing).
Ansys Mechanical позволяет проводить статические и динамические, линейные и нелинейные расчеты на прочность, в том числе модальный анализ, гармонический и спектральный анализ, моделировать распространение акустических волн. Ansys Mechanical может проводить параметрический анализ по принципу "что если", моделировать как сложные многокомпонентные твердотельные сборки, так и балочно-оболочечные сборки.
Закажите курс "Механика деформируемого
твердого тела в Ansys Mechanical" и Вы познакомитесь с основными
инструментами и подходами к моделированию наиболее распространенных задач
механики деформируемого тела, узнаете какие требования предъявляются к
геометрической модели и как правильно построить расчетную сетку для выполнения
качественного моделирования. В рамках самостоятельной работы под руководством
преподавателя Вы выполните несколько типовых примеров и обсудите полученные
результаты.
Продолжительность: 3 дня по 8 академ. часов
Уровень подготовки слушателя: начальный, рекомендуется иметь базовые знания в области работы с геометрией в CAD программах
Освещаемые модули программного обеспечения: Ansys DesignModeler/Ansys SpaceClaim (на
выбор), Ansys Meshing, Ansys Mechanical
Содержание курса:
- Интерфейс Ansys Mechanical.
- Работа со свойствами и материалами в Engineering Data.
- Работа с геометрией, системы координат.
- Генерация расчетных сеток.
- Статический прочностной расчет.
- Задание граничных условий. Настройка решателя.
- Вывод результатов расчетов, их обработка и экспорт.
- Граничные условия с пилотными узлами, уравнения связи.
- Связи между телами в Mechanical, контакты, шарниры.
- Многошаговые расчеты, комбинирование случаев нагружения.
- Верификация результатов, оценка погрешности, концентраторы напряжений.
- Анализ собственных частот и форм колебаний. Процедуры анализа. Расчет предварительно нагруженных конструкций.
- Основы тепловых расчетов. Тепловой контакт. Настройки решения. Результаты расчетов и их обработка.
- Особенности обмена данными с CAD-пакетами. Параметризация расчетов. Расчеты по сценарию «А что, если…».
Формат курса: онлайн сессия с преподавателем или очно в учебном классе КАДФЕМ (на выбор по согласованию)
Порядок прохождения курса: индивидуально по согласованному графику
Самостоятельная работа: предусмотрена (предоставляется удаленная рабочая станция для онлайн сессии или за подготовленным ПК в учебном классе КАДФЕМ)
Домашнее задание: не предусмотрено
Тестирование по итогам курса: не предусмотрено. Выдается электронный сертификат КАДФЕМ о прослушивании курса.

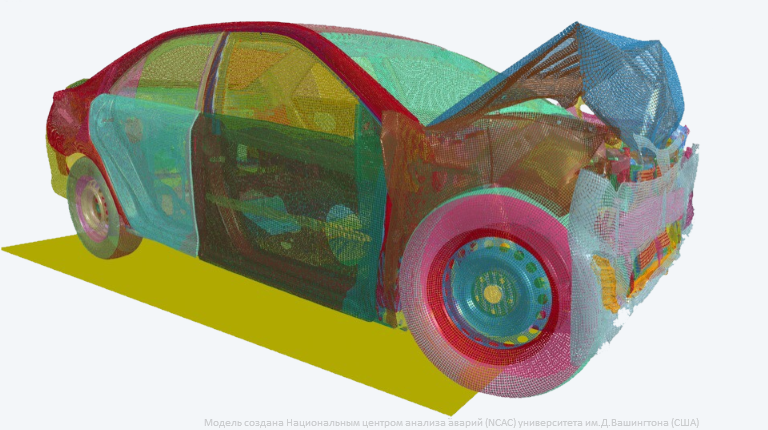

В данном базовом курсе рассматриваются основной функционал флагманского решателя Ansys LS-DYNA для моделирования быстропротекающих высоконелинейных процессов в твердых телах. В рамках курса также рассматриваются инструменты подготовки расчетной модели - работа с геометрическими редакторами и сеточными генераторами Ansys, а также LS-PrePost.
Ansys LS-DYNA уникальный программный комплекс, позволяющий смоделировать ударные процессы, взрывы и ударно-волновые воздействия, в том числе и при взаимодействии со сплошными средами, смоделировать поведение материала в ходе технологических процессов. Ansys LS-DYNA содержит множество методов, моделей поведения материалов и видов взаимодействий, благодаря чему можно смоделировать как сложные многокомпонентные твердотельные сборки, так и смешанные сборки со стержневыми и оболочечными конечными элементами.
Закажите курс "Моделирование быстропротекающих высоконелинейных процессов в Ansys LS-DYNA" и Вы познакомитесь с основными инструментами и подходами к моделированию наиболее распространенных быстропротекающих высоконелинейных процессов, узнаете какие требования предъявляются к геометрической модели и как правильно построить расчетную сетку. В рамках самостоятельной работы под руководством преподавателя Вы выполните несколько типовых примеров и обсудите полученные результаты.
Продолжительность: 3 дня по 8 академ. часов
Уровень подготовки слушателя: начальный, рекомендуется иметь базовые знания в области работы с геометрией в CAD программах
Освещаемые модули программного обеспечения: Ansys DesignModeler/Ansys SpaceClaim (на выбор), Ansys Meshing, Ansys LS-DYNA, LS-PrePost
Содержание курса:
Ansys SpaceClaim:
- Интерфейс Ansys SpaceClaim
- Сохранение и экспорт геометрии
- Панель быстрого доступа, лента инструментов
- Дерево модели, панели параметров и свойств
- Вспомогательные инструменты и мини-панель
- Отображение и работа с видами
- Основные инструменты
- Создание эскизов
- Инструменты работы с геометрией: «Pull», «Move», «Fill», «Blend», «Combine», «Split Body», «Split»
- Инструменты измерений
- Работа в режиме сечения
- Создание именованных выборок
- Обобщение топологии (операция Shared Topology) для создания конформных сеток
Ansys DesignModeler:
- Интерфейс Ansys DesignModeler
- Основные понятия Ansys DesignModeler
- Создание геометрии в Ansys DesignModeler
- Режим эскиза, понятие плоскости и эскиза, инструменты для создания эскиза
- Создание линейных тел, создание оболочечных тел
- Операции по работе с геометрией: группы операций Body Transformation и Body Operation, операция Mid-Surface, операция Surface Extensions
- Определение симметрии
- Обобщение топологии (операция Shared Topology) для создания конформных сеток
- Операция Connect
- Преимущества использования DM при решении задач многокритериальной оптимизации
Ansys Meshing
- Основы построения сеток в Ansys Meshing
- Интерфейс Ansys Meshing
- Методы генерации сетки
- Сетки на основе тетраэдров
- Сетки на основе шестигранников и призм
- Сетки из поверхностных элементов
- Глобальные настройки сетки
- Локальные настройки сетки
- Оценка качества сетки
Ansys LS-DYNA и LS-PrePost:
- Явные решатели и Workbench LS-DYNA
- Варианты схем интегрирования по времени и типичные для них задачи
- Настройки решателя, граничные условия, абсолютно твердые тела
- Концепция абсолютно твердого тела, точечной массы и распределённой массы
- Виды контактов и их настройки
- Квазистатические расчеты и верификация результатов
- Работа с моделями материалов через Engineering Data
- Командные объекты для подключения материалов
- Различные типы элементов
- LS-DYNA Keywords
Формат курса: онлайн сессия с преподавателем или очно в учебном классе КАДФЕМ (на выбор по согласованию)
Порядок прохождения курса: индивидуально по согласованному графику
Самостоятельная работа: предусмотрена (предоставляется удаленная рабочая станция для онлайн сессии или за подготовленным ПК в учебном классе КАДФЕМ)
Домашнее задание: не предусмотрено
Тестирование по итогам курса: не предусмотрено. Выдается электронный сертификат КАДФЕМ о прослушивании курса.

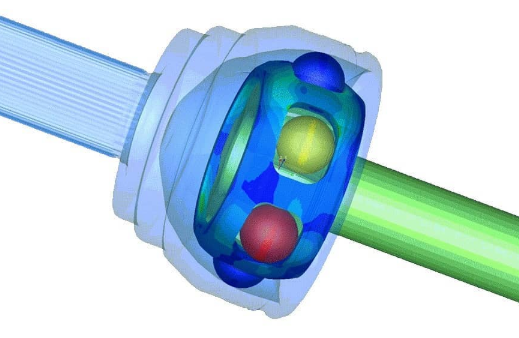

В данном
базовом курсе рассматриваются основные инструменты программного комплекса Ansys
Motion для анализа динамики систем тел и механизмов.
Ansys Motion позволяет проводить моделирование систем с абсолютно твердыми и деформируемыми телами, расчеты собственных частот и форм колебаний, тепловых состояний, анализ усталостной долговечности. Функционал Ansys Motion включает специальные шаблоны для моделирования элементов шасси и ходовой части автомобилей, зубчатых передач и приводов, технологии экспресс-анализа прочности отдельных узлов.
Закажите курс "Моделирование динамики систем тел и механизмов в Ansys Motion" и Вы познакомитесь с основными инструментами и подходами к моделированию наиболее распространенных задач динамики механизмов, передач и приводов. Узнаете какие требования предъявляются к геометрической модели и как их выполнить. В рамках самостоятельной работы под руководством преподавателя Вы выполните несколько типовых примеров и обсудите полученные результаты.
Продолжительность: 3 дня по 8 академ. часов.
Уровень подготовки слушателя: начальный, рекомендуется иметь базовые знания в области работы с геометрией в CAD программах
Освещаемые модули программного обеспечения: Ansys Motion
Содержание курса:
- Основы работы в Ansys Motion. Графический интерфейс
- Работа с геометрией
- Работа с материалами и моделями их поведения
- Моделирование механизмов
- Динамический расчет системы тел
- Задание граничных условий. Настройка решателя.
- Использование Ansys Motion Car Toolkit
- Использование Ansys Motion Drivetrain Toolkit и Ansys Motion Links Toolkit
- Работа с результатами моделирования. Передача данных между модулями
- Экспресс-моделирование на прочность
Формат курса: онлайн сессия с преподавателем или очно в учебном классе КАДФЕМ (на выбор по согласованию)
Порядок прохождения курса: индивидуально по согласованному графику
Самостоятельная работа: предусмотрена (предоставляется удаленная рабочая станция для онлайн сессии или за подготовленным ПК в учебном классе КАДФЕМ)
Домашнее задание: не предусмотрено
Тестирование по итогам курса: не предусмотрено. Выдается электронный сертификат КАДФЕМ о прослушивании курса.

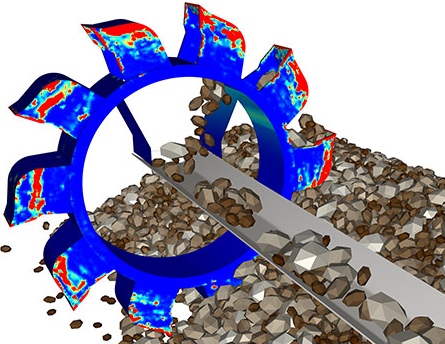

В данном базовом курсе рассматриваются основные возможности решателя Rocky DEM для моделирования поведения частиц сыпучего материала в механических процессах.
Rocky DEM позволяет определять траектории движения потоков сыпучего материала, рассчитывать нагрузки со стороны сыпучего материала на элементы конструкции, предсказывать износ и ресурс узлов оборудования, оптимизировать режим работы оборудования и комплексов, моделировать неисправности оборудования (зависание, дробление/истирание материала, пыление при пересыпании), прогнозировать выпуск добываемой горной породы, рассчитывать пересыпные узлы, бункеры или конвейерные системы, моделировать работу дробилок или мельниц с учетом оптимальных режимов, подбором конструкций и футеровки, анализировать течения многофазных и/или многокомпонентных сред.
Закажите курс "Поведение частиц сыпучего материала в механических процессах в Rocky DEM" и Вы познакомитесь с интерфейсом Rocky DEM. Узнаете последовательность задания свойств материалов и определения граничных условий, основные возможности и подходы анализа результатов. Сможете получать в результате моделирования объективное представление о динамике движения частиц их взаимодействии с узлами оборудования. В рамках самостоятельной работы под руководством преподавателя Вы выполните несколько типовых примеров и обсудите полученные результаты.
- Метод дискретных элементов (DEM) как обобщение метода конечных элементов
(теория). Специфика моделирования сыпучих сред.
- Контактные модели и модели адгезии
- Задание свойств материалов и граничных условий в Rocky DEM
- Задание динамики движения элементов оборудования
- Методики уточнения исходных данных по свойствам сыпучих материалов
- Работа со сложной кинематикой элементов оборудования
- Моделирование абразивного износа
- Моделирование дробления
Формат курса: онлайн сессия с преподавателем или очно в учебном классе КАДФЕМ (на выбор по согласованию)
Порядок прохождения курса: индивидуально по согласованному графику
Самостоятельная работа: предусмотрена (предоставляется удаленная рабочая станция для онлайн сессии или за подготовленным ПК в учебном классе КАДФЕМ)
Домашнее задание: не предусмотрено
Тестирование по итогам курса: не предусмотрено

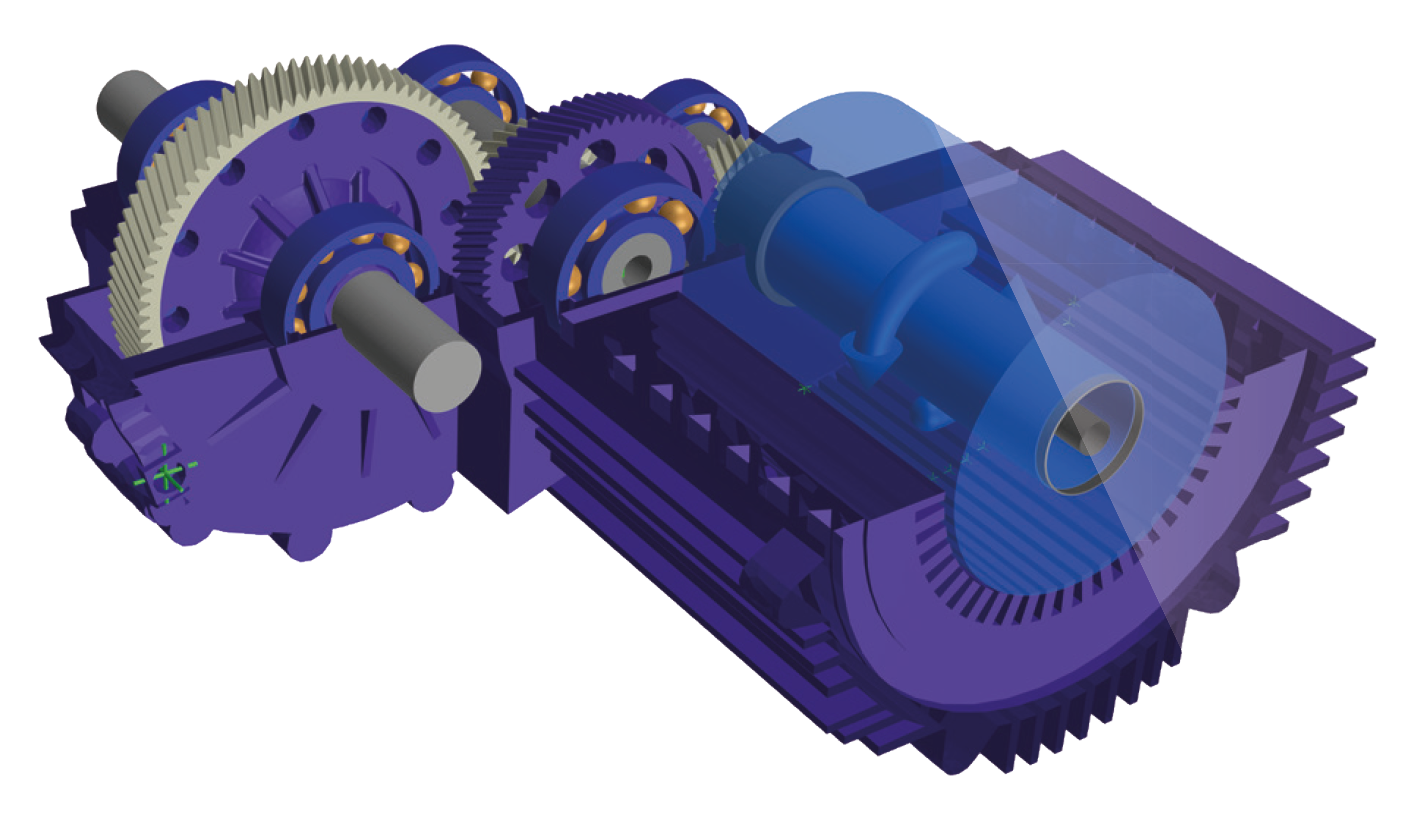

В данном базовом курсе рассматриваются основные инструменты программного комплекса Romax Nexus для анализа работоспособности трансмиссий и электроприводов.
Romax Nexus - это семейство приложений, позволяющих смоделировать изделия и процессы на протяжении всего цикла проектирования – от разработки концепции до детального расчета и генерации отчета. Модули экосистемы Romax Nexus позволяют рассчитывать трансмиссии и их опоры качения на этапе эскизного проектирования, оценивать шум и вибрации, проводить оптимизацию по критериям прочности, анализировать эффективность и производительность, в том числе по части электрики.
Закажите курс "Проектировочные расчеты трансмиссий и электроприводов в Romax Nexus" и Вы познакомитесь с основными инструментами и подходами к комплексному расчету электромеханических приводов, трансмиссий и редукторов. Узнаете какие исходные данные необходимы для работы с программным комплексом и как обеспечить выполнение качественного моделирования. В рамках самостоятельной работы под руководством преподавателя Вы выполните несколько типовых примеров и обсудите полученные результаты.
Продолжительность: 3 дня по 8 академ. часов
Уровень подготовки слушателя: начальный, рекомендуется иметь базовые знания в области работы с геометрией в CAD программах
Освещаемые модули программного обеспечения: Romax Nexus, Romax Concept, Romax Enduro, Romax Spectrum, Romax Energy, Romax Spin, Romax Evolve
Содержание курса:
- Основные компоненты семейства Romax Nexus и их взаимодействие
- Работа с геометрией, свойствами материалов
- Проектировочные расчеты трансмиссий: компоновка и расчет рабочих режим
- Проектировочные расчеты трансмиссий: оптимизация по критериям обеспечения прочности и анализ шума
- Расчетный анализ опор качения
- Исследование вопросов повышения эффективности работы всего привода
- Анализ влияния на изделие электромагнитных процессов
- Связь с другими комплексами численного моделирования: Ansys и MotorCAD
Формат курса: онлайн сессия с преподавателем или очно в учебном классе КАДФЕМ (на выбор по согласованию)
Порядок прохождения курса: индивидуально по согласованному графику
Самостоятельная работа: предусмотрена (предоставляется удаленная рабочая станция для онлайн сессии или за подготовленным ПК в учебном классе КАДФЕМ)
Домашнее задание: не предусмотрено
Тестирование по итогам курса: не предусмотрено. Выдается электронный сертификат КАДФЕМ о прослушивании курса.

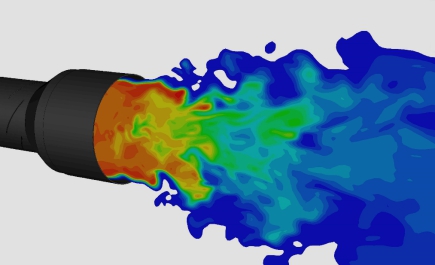

В данном базовом курсе рассматриваются основные инструменты флагманских решателей Ansys CFD для проведения моделирования течения жидкостей и газов. В рамках курса также рассматриваются инструменты подготовки расчетной модели - работа с геометрическими редакторами и сеточными генераторами Ansys.
Ansys CFD позволяет моделировать широчайший спектр задач: установившиеся и нестационарные течения, ламинарные и турбулентные течения, многофазные течения, задачи с фазовыми переходами, теплообмен с твердыми телами, реагирующие потоки, потоки с твердыми частицами. Ansys CFD может быть кастомизирован - использовать нестандартные модели поведения среды, задаваемые пользователем, а также проводить параметрический анализ по принципу "что если?".
Ansys CFD может моделировать сложные многокомпонентные сборки, состоящие из твердотельных объектов и сплошных сред. Моделировать процессы в 2D и 3D постановках.
Закажите курс "Вычислительная гидрогазодинамика в Ansys CFD" и Вы познакомитесь с основными инструментами и подходами к моделированию наиболее распространенных задач гидрогазодинамики. Узнаете какие требования предъявляются к геометрической модели и как правильно построить расчетную сетку для выполнения качественного моделирования. В рамках самостоятельной работы под руководством преподавателя Вы выполните несколько типовых примеров и обсудите полученные результаты с преподавателем.
Продолжительность: 3 дня (3х 8 ак. часов)
Уровень подготовки слушателя: начальный, рекомендуется понимание работы с геометрией в CAD программах.
Освещаемые модули программного
обеспечения: Ansys DesignModeler/Ansys SpaceClaim (на выбор), Ansys Meshing/Ansys
Fluent Meshing/Ansys ICEM CFD (на выбор), Ansys Fluent/Ansys CFX (на выбор).
Содержание курса:
- Требования к геометрическим моделям
- Основные инструменты и базовые способы работы с геометрией
- Обзор типов расчетных сеток, требования к сеткам и типовые приемы по построению высококачественных расчетных сеток
- Методика расчетов вычислительной гидродинамики, обзор возможностей ANSYS CFD
- Структура и интерфейс ANSYS CFD, основные понятия и принцип работы
- Расчетные области, граничные условия, интерфейсы
- Модели, допущения и особенности поведения среды
- Моделирование турбулентности, обзор моделей турбулентности
- Основные параметры и настройки решателя ANSYS CFD
- Пользовательские переменные и выражения
- Особенности моделирования установившихся и неустановившихся течений
- Контроль сходимости решения
- Анализ результатов моделирования
- Возможности постпроцессора для обработки результатов моделирования
Формат курса: онлайн сессия с преподавателем или очно в учебном классе КАДФЕМ (на выбор по согласованию)
Порядок прохождения курса: индивидуально по согласованному графику
Самостоятельная работа: предусмотрена (предоставляется удаленная рабочая станция для онлайн сессии или за подготовленным ПК в учебном классе КАДФЕМ)
Домашнее задание: не предусмотрено
Тестирование по итогам курса: не предусмотрено. Выдается сертификат КАДФЕМ о прослушивании курса.

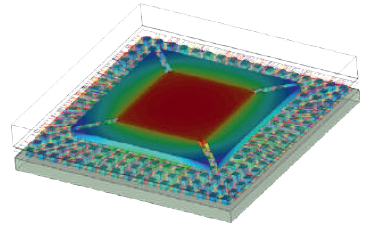

В данном базовом курсе рассматриваются основные инструменты специализированного программного продукта Ansys Icepak для проведения оценок теплового режима электрических и электромеханических устройств, микросхем, печатных плат и электронных блоков, определения необходимости принудительного охлаждения электроники и оценки различных вариантов расположения радиаторов и вентиляторов. В рамках курса также рассматриваются инструменты подготовки расчетной модели - работа с геометрическим редактором Ansys SpaceClaim и встроенными инструментами построения сетки.
Ansys Icepak, благодаря своему решателю и технологиям адаптации сетки, позволяет быстро моделировать теплообмен и движение жидкостей и газов при решении широкого спектра задач охлаждения электронной техники, включая компьютеры, телекоммуникационное оборудование и полупроводниковые приборы, компоненты авиакосмических и автомобильных систем.
Ansys Icepak позволяет моделировать сложные электронные блоки с учетом топологии многослойных печатных плат с большой плотностью размещения компонентов.
Закажите курс "Моделирование теплового состояния в Ansys Icepak" и Вы познакомитесь с основными инструментами и подходами к моделированию наиболее распространенных задач по оценке теплового состояния электронных устройств. Узнаете, как работать с импортированными ECAD и MCAD моделями, какие требования предъявляются к расчетной сетке для выполнения качественного моделирования, какие типы тепловых моделей в каких случаях необходимо применять. В рамках самостоятельной работы под руководством преподавателя Вы выполните несколько типовых примеров и обсудите полученные результаты.
- Требования к геометрическим моделям. Импорт MCAD и ECAD моделей. Редактирование геометрии.
- Обзор возможностей и структура Ansys Icepak.
- Основные понятия и обзор физических моделей.
- Основы моделирования задач сопряженного теплообмена.
- Виды расчетных сеток и методы их построения.
- Основные модели и граничные условия Ansys Icepak.
- Настройки решателя для проведения моделирования
- Возможности пост-процессинга и вывода результатов расчета.
- Интеграция
Ansys Icepak в Ansys Workbench.
Формат курса: онлайн сессия с преподавателем или очно в учебном классе КАДФЕМ (на выбор по согласованию)
Порядок прохождения курса: индивидуально по согласованному графику
Самостоятельная работа: предусмотрена (предоставляется удаленная рабочая станция для онлайн сессии или за подготовленным ПК в учебном классе КАДФЕМ)
Домашнее задание: не предусмотрено
Тестирование по итогам курса: не предусмотрено
В данном базовом курсе рассматриваются основные инструменты программного комплекса Particleworks для проведения моделирования течения негомогенных смесей жидкостей, газов и частиц.
Particleworks использует бессеточные метод движущихся частиц, позволяющий моделировать сложные взаимодействия негомогенных жидкостей и газов между собой и окружающим пространством. Particleworks позволяет моделировать движение твердых частиц в потоке, оценивать траектории струй и брызг, определять площади омывания, получать нагрузки на объектах.
Закажите курс "Моделирование многофазных потоков в Particleworks" и Вы познакомитесь с основными инструментами и подходами к моделированию наиболее распространенных задач гидрогазодинамики негомогенных многокомпонентных сред. Узнаете какие требования предъявляются к геометрической модели и как достичь качественного моделирования. В рамках самостоятельной работы под руководством преподавателя Вы выполните несколько типовых примеров и обсудите полученные результаты.
- Требования к геометрическим моделям
- Обзор бессеточного метода, метода частиц
- Области применения программного комплекса
- Структура и интерфейс Particleworks
- Области, граничные условия, интерфейсы
- Модели поведения и взаимодействия сред
- Моделирование турбулентности
- Основные параметры и настройки решателя
- Динамика твердых частиц
- Особенности моделирования установившихся и неустановившихся течений
- Анализ результатов моделирования
- Возможности постпроцессора для обработки результатов моделирования
Формат курса: онлайн сессия с преподавателем или очно в учебном классе КАДФЕМ (на выбор по согласованию)
Порядок прохождения курса: индивидуально по согласованному графику
Самостоятельная работа: предусмотрена (предоставляется удаленная рабочая станция для онлайн сессии или за подготовленным ПК в учебном классе КАДФЕМ)
Домашнее задание: не предусмотрено
Тестирование по итогам курса: не предусмотрено

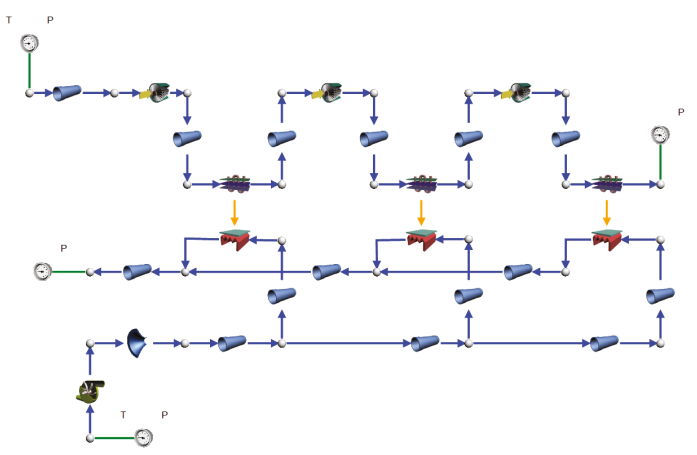

В данном базовом курсе рассматриваются основные инструменты среды системного моделирования Flownex SE для проведения моделирования течения жидкостей и газов и сопряженного теплообмена, построения цифровых двойников.
Flownex SE позволяет моделировать течения используя одномерный (1D) CFD решатель, создавать и калибровать системные модели объектов при построении цифровых двойников, применяемых во время эксплуатации объекта.
Закажите курс "Системное моделирование теплогидравлических процессов в Flownex SE" и Вы познакомитесь с основами работы в программном продукте Flownex SE, сертифицированном по стандартам ISO 9001:2008 и NQA1 (Nuclear Quality Assurance). Вы узнаете как правильно создавать 1D-модели; проводить расчёты моделей в статической и временной областях; расчёт чувствительности; как выполнять оптимизацию; создавать подмодели; использовать скрипты для создания пользовательских элементов. Изучите возможности интеграции с 3D-моделями ANSYS Mechanical и Fluent; применения API для автоматизации расчётов и другие функции Flownex, позволяющие моделировать поведение сложных мультифизичных систем. В рамках самостоятельной работы под руководством преподавателя Вы выполните несколько типовых примеров и обсудите полученные результаты.
Продолжительность: 2 дня (2х 8 ак. часов)
- Общие понятия об одномерном системном моделировании
- Что такое системная модель цифрового двойника
- Интерфейс Flownex SE
- Библиотеки моделей
- Параметризация моделей
- Построение системы
- Динамические изменения в моделях по ходу расчета
- Мультидисциплинарность и субмоделирование
- Скриптование и API
- Калибровка системной модели
- Создание простых человеко-машинных интерфейсов
Формат курса: онлайн сессия с преподавателем или очно в учебном классе КАДФЕМ (на выбор по согласованию)
Порядок прохождения курса: индивидуально по согласованному графику
Самостоятельная работа: предусмотрена (предоставляется удаленная рабочая станция для онлайн сессии или за подготовленным ПК в учебном классе КАДФЕМ)
Домашнее задание: не предусмотрено
Тестирование по итогам курса: не предусмотрено

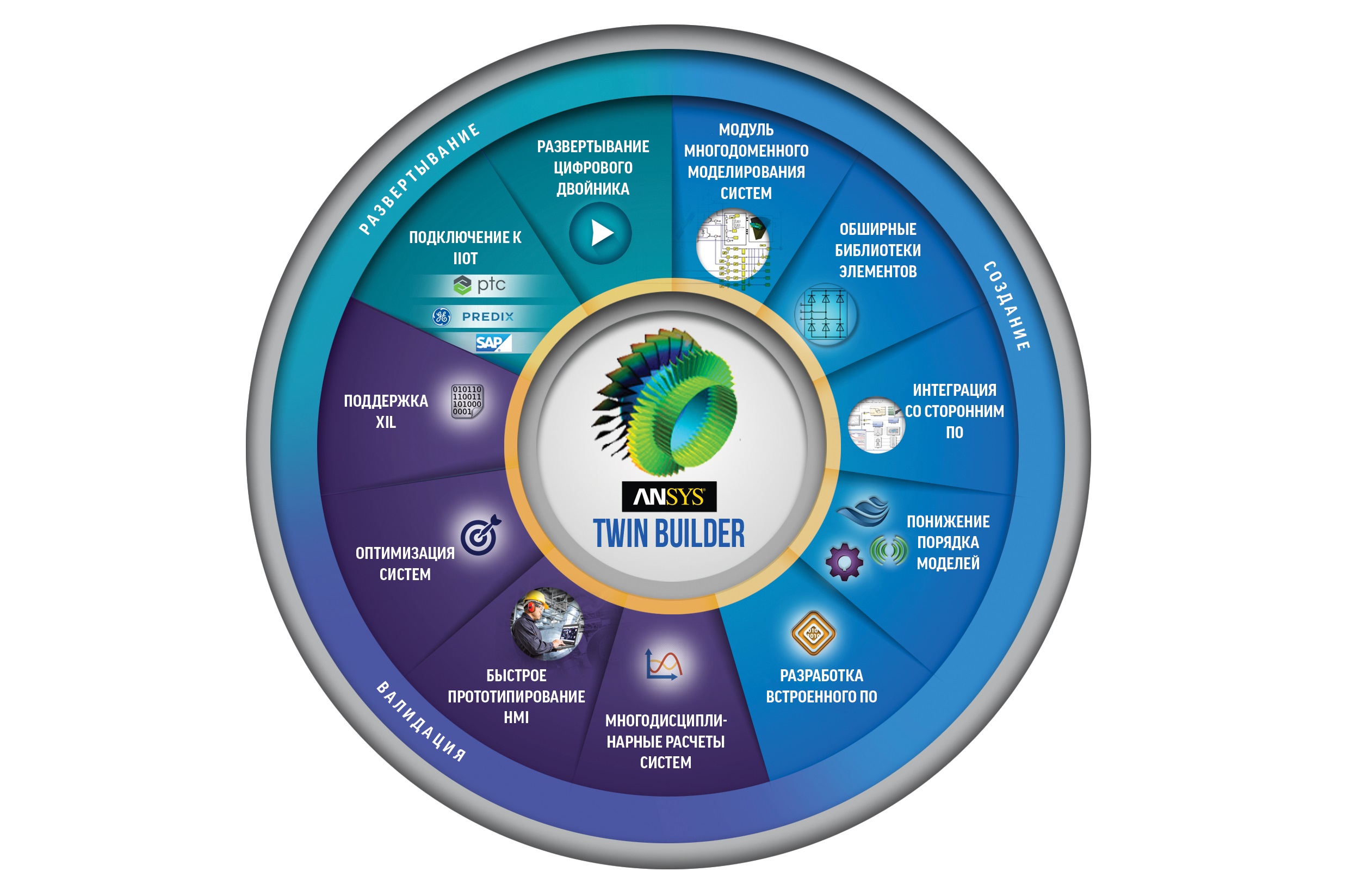

В данном базовом курсе рассматриваются основные инструменты среды системного моделирования Ansys Twin Builder для проведения моделирования многодисциплинарного взаимодействия компонентов изделий и его поведения в целом, построения цифровых двойников.
Ansys Twin Builder позволяет моделировать многодоменные системы с учетом взаимодействия между внутренними компонентами, элементами управления и окружающей средой, а также создавать, проводить валидацию и осуществлять развертывание цифровых двойников в среде промышленного интернета вещей.
Закажите курс "Системное моделирование электромеханических устройств в Ansys Twin Builder" и Вы познакомитесь с основами работы в программном продукте Ansys Twin Builder. Вы узнаете как создавать 1D-модели, как применять в ходе системного моделирования результаты численного моделирования из других модулей Ansys, как выполнять анализ чувствительности и оптимизацию, использовать скрипты и API для взаимодействия с другими программными и аппаратными комплексами, как использовать продукт в качестве платформы для цифрового двойника. В рамках самостоятельной работы под руководством преподавателя Вы выполните несколько типовых примеров и обсудите полученные результаты.
Продолжительность: 2 дня (2х 8 ак. часов)
- Интерфейсом программы.
- Созданию модели.
- Проведение расчетов.
- Пост-Процессинг.
- Моделирование, электрических и логических цепей.
- Создание драйвера двигателя и подключение его к КЭ модели двигателя.
- Нагружение двигателя механическими нагрузками.
- Моделирование работы питающего преобразователя.
- Подключение ANSYS Twin Builder к модели ANSYS RMxprt, ANSYS Maxwell 2D/3D.
- Анализ и получение результатов замкнутой многоуровневой системы.
- Интеграция с аппаратной платформой Raspberry Pi
- Взаимодействия с IIoT для построения цифровых двойников
Формат курса: онлайн сессия с преподавателем или очно в учебном классе КАДФЕМ (на выбор по согласованию)
Порядок прохождения курса: индивидуально по согласованному графику
Самостоятельная работа: предусмотрена (предоставляется удаленная рабочая станция для онлайн сессии или за подготовленным ПК в учебном классе КАДФЕМ)
Домашнее задание: не предусмотрено
Тестирование по итогам курса: не предусмотрено
В данном базовом курсе рассматриваются основные инструменты флагманского решателя Ansys Maxwell для моделирования низкочастотного электромагнетизма. В рамках курса также рассматриваются инструменты подготовки расчетной модели - работа с геометрическими редакторами и сеточными генераторами Ansys.
Ansys Maxwell позовляет проводить моделирование магнитных переходных процессов, магнитостатики, электростатики и электромагнитных явлений переменного (низкочастотный электромагнетизм) и постоянного тока, а также расчет полевых параметров: силы, вращающего момента, емкости, индуктивности, сопротивления и импеданса, проводить параметрический анализ по принципу "что если".
Ansys Maxwell может моделировать сложные многокомпонентные твердотельные сборки, в 2D и 3D постановках.
Закажите курс "Низкочастотный электромагнетизм в Ansys Maxwell" и Вы познакомитесь с основными инструментами и подходами к моделированию наиболее распространенных задач низкочастотного электромагнетизма. Узнаете какие требования предъявляются к геометрической модели и как правильно построить расчетную сетку для выполнения качественного моделирования. В рамках самостоятельной работы под руководством преподавателя Вы выполните несколько типовых примеров и обсудите полученные результаты.
- Принципы анализа в ANSYS Maxwell
- Создание и импорт геометрии
- Графический интерфейс пользователя
- Особенности расчета задач электростатики и проводников постоянного и переменного тока
- Особенности источников магнитных расчетов
- Свойства материалов
- Граничные условия
- Построение КЭ модели
- Настройки решателя
- Постпроцессинг. Анализ результатов
- Решение стационарных, гармонических, магнитостатических и нестационарных задач
- Моделирование электрических схем в Maxwell Circuit Editor
Формат курса: онлайн сессия с преподавателем или очно в учебном классе КАДФЕМ (на выбор по согласованию)
Порядок прохождения курса: индивидуально по согласованному графику
Самостоятельная работа: предусмотрена (предоставляется удаленная рабочая станция для онлайн сессии или за подготовленным ПК в учебном классе КАДФЕМ)
Домашнее задание: не предусмотрено
Тестирование по итогам курса: не предусмотрено
В данном базовом курсе рассматриваются основные инструменты Ansys Sherlock для прогнозирования надежности печатных плат. В рамках курса также рассматриваются дополнительные возможности расчета модели и интеграции с Ansys Icepak.
Ansys Sherlock является единственным программный продукт, основанным на физике отказов, который дает быстрые и точные прогнозы ресурса электронного оборудования на уровне компонентов, печатных плат и сборок на ранних стадиях проектирования. Ansys Sherlock уменьшает количество необходимых итераций физического тестирования и повышает вероятность того, что прототипы пройдут квалификационные тесты с первого раза.
Ansys Sherlock позволяет импортировать модель печатной платы в Ansys Icepak с учетом топологии и всех свойств материалов компонентов и самой печатной платы.
Закажите курс "Надежность печатных плат в Ansys Sherlock" и Вы познакомитесь с основными анализами и подходами к оценке надежности печатных плат. Узнаете, как импортировать ECAD файлы, подготовить модель к расчету, определить жизненный цикл платы, интерпретировать полученные результаты и оценить надежность печатной платы. В рамках самостоятельной работы под руководством преподавателя Вы выполните несколько типовых примеров и обсудите полученные результаты.
Продолжительность: 3 дня (3х 8 ак. часов)
Уровень подготовки слушателя: начальный
Освещаемые модули программного обеспечения: Ansys Sherlock, Ansys Icepak, Ansys Mechanical, Ansys Workbench
Содержание курса:
- Основные возможности Ansys Sherlock
- Графический интерфейс пользователя
- Настройка Ansys Sherlock для начала расчета
- Импорт ECAD файлов
- Подготовка модели к расчету
- Определение жизненного цикла печатной платы
- Выбор анализов и задание параметров для расчета
- Постпроцессинг и оценка надежности печатной платы
- Импорт из Ansys Sherlock в Ansys Icepak
- Интеграция с Ansys Workbench и взаимодействие Ansys Mechanical
Формат курса: онлайн сессия с преподавателем или очно в учебном классе КАДФЕМ (на выбор по согласованию)
Порядок прохождения курса: индивидуально по согласованному графику
Самостоятельная работа: предусмотрена (предоставляется удаленная рабочая станция для онлайн сессии или за подготовленным ПК в учебном классе КАДФЕМ)
Домашнее задание: не предусмотрено
Тестирование по итогам курса: не предусмотрено

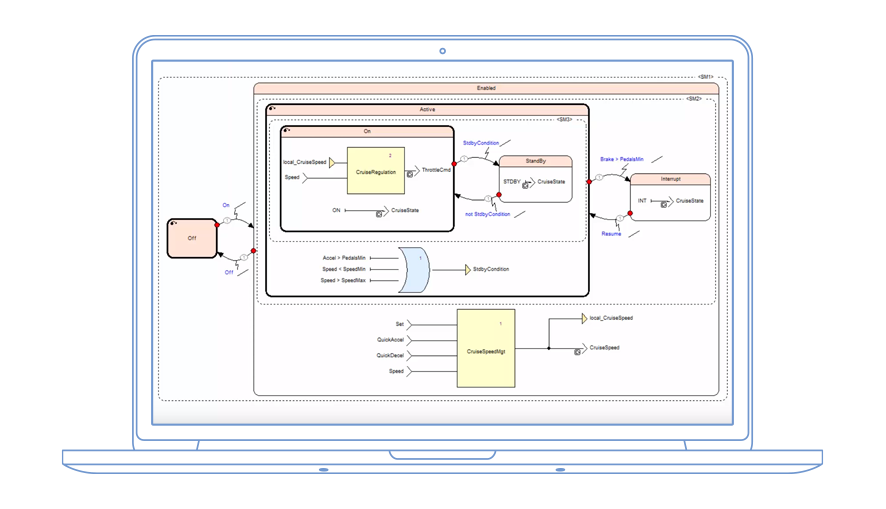

В данном базовом курсе рассматриваются основные инструменты среды модельно-ориентированной разработки Ansys SCADE Suite для реализации логики работы системы, сертифицированной генерации кода, верификации и интеграции систем и встраивоемого ПО.
Ansys SCADE Suite позволяет отработать и отладить логику процессов с наглядным графическим представлением, работать совместно с Ansys TwinBuilder и сторонним ПО, таким как Simulink и MATLAB, а также создавать человеко-машинные интерфейсы.
Закажите курс "Разработка алгоритмов управления и генерация кода в Ansys SCADE Suite" и Вы познакомитесь с основами языка SCADE и средой SCADE Suite. Узнаете как работать с данными, создавать модели и выстраивать связи, тестировать, отлаживать и генерировать код, визуализировать человеко-машинные интерфейсы. В рамках самостоятельной работы под руководством преподавателя Вы выполните несколько типовых примеров и обсудите полученные результаты.
- Основы языка Scade и знакомство со средой SCADE Suite
- Симуляция в SCADE Suite Simulator, введение и обзор
- Поток управления в SCADE Suite (условные блоки и конечные автоматы)
- Обзор библиотеки SCADE Suite
- Логика принятия решений и реализация поведения в реактивных системах
- Взаимодействие конечных автоматов с моделью
- Трассировка. Симуляция конечных автоматов в SCADE Suite Simulator
- Работа с массивами и циклами в Scade
- Обзор среды SCADE Test
- Генерация отчетов в SCADE Suite
- Генератора кода SCADE Suite KCG, интеграция сгенерированного кода и импортированных операторов
- Оптимизация модели ANSYS SCADE Suite и производительность кода
- Проектирование графической панели для отладки приложений в SCADE Rapid Prototyper
- Разработка графической панели для SCADE Suite
- Отладка проекта SCADE Suite с помощью графической панели
Формат курса: онлайн сессия с преподавателем или очно в учебном классе КАДФЕМ (на выбор по согласованию)
Порядок прохождения курса: индивидуально по согласованному графику
Самостоятельная работа: предусмотрена (предоставляется удаленная рабочая станция для онлайн сессии или за подготовленным ПК в учебном классе КАДФЕМ)
Домашнее задание: не предусмотрено
Тестирование по итогам курса: не предусмотрено

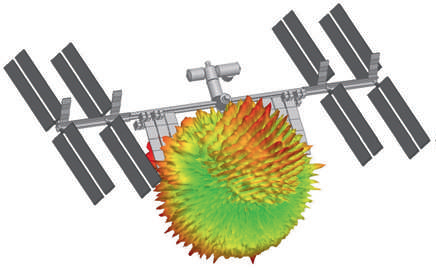

В данном базовом курсе рассматриваются основные инструменты флагманского решателя Ansys HFSS для моделирования высокочастотного электромагнетизма. В рамках курса также рассматриваются инструменты подготовки расчетной модели - работа с геометрическими редакторами и сеточными генераторами Ansys.
Ansys HFSS позволяет моделировать высокочастотные электрические и магнитные явления их взаимодействия с различными объектами. Ansys HFSS использует метод конечных элементов (МКЭ) в трехмерной постановке, реализованный в частотной области для расчета поведения электромагнитных полей на произвольной геометрии с заданными свойствами материалов. Ansys HFSS содержит различные специализированные методы для моделирования конкретных задач: многоуровневые методы и методы физической оптики для анализа рассеяния, метод Галеркина для анализа воздействия разрядов и других нестационарных эффектов, гибридный метод для моделирования антенн и другие.
Закажите курс "Высокочастотный электромагнетизм в Ansys HFSS" и Вы познакомитесь с основными инструментами и подходами к моделированию наиболее распространенных задач низкочастотного электромагнетизма. Узнаете какие требования предъявляются к геометрической модели и как правильно построить расчетную сетку для выполнения качественного моделирования. В рамках самостоятельной работы под руководством преподавателя Вы выполните несколько типовых примеров и обсудите полученные результаты.
- Создание геометрии, импорт геометрических моделей.
- Типы анализа в системе HFSS.
- Виды граничных условий.
- Задание портов (Wave и Lumped port)
- Построение КЭ сетки.
- Задание на расчет.
- Типы частотного сканирования в HFSS.
- Запуск на расчет на локальной машине.
- Распределенный расчет на несколько машин в локальной сети.
- Настройки HPC.
- Гибридный метод МКЭ+ИУ.
- Гибридные граничные условия Region для металлов и диэлектриков
- Создание различных видов переменных.
- Оптимизация. Параметризация. Анализ чувствительности. Аналитические производные.
- Анализ результатов.
- Создание отчетов.
- Основы оптимизации.
Порядок прохождения курса: индивидуально по согласованному графику
Самостоятельная работа: предусмотрена (предоставляется удаленная рабочая станция для онлайн сессии или за подготовленным ПК в учебном классе КАДФЕМ)
Домашнее задание: не предусмотрено
Тестирование по итогам курса: не предусмотрено
